Ufungaji wa Anode

Name: Watengenezaji, Wasambazaji na Kiwanda cha CWC Anode - Imetengenezwa China - OCTAL Pipe
Brand: OCTAL
SKU: 295420171

Kusudi: Udhibiti wa kutu wa muda mrefu-kwa baharini, chini ya bahari, kinamasi na mabomba yaliyozikwa
Viwango: DNVGL-RP-F103, DNV-RP-B401, ISO 15589-2, NACE SP0169
Aina za Anode:Sacrificial (Zn, Al, Mg aloi),ICCP (MMO, grafiti, silikoni-chuma)
Mbinu za Ufungaji:Iliyochomezwa au kufungwa moja kwa moja kwenye bomba,Imepachikwa kwenye Mipako ya Zege ya Uzito (CWC),Bana au tandiko lililowekwa,Ufungaji wa chini ya maji na wapiga mbizi/ROV,Mifumo ya fimbo ya ICCP yenye nguvu na virekebishaji.
Manufaa ya Kiufundi:Maisha ya huduma: miaka 20–40,Usambazaji ulioboreshwa wa sasa, ufunikaji sare wa CP,Salama kwa mazingira hatarishi/ufukweni,Utendaji uliothibitishwa katika nyambizi na mabomba ya kinamasi.
Maombi: Mabomba ya baharini, viinua, -tubes, vivuko vya mito, mabomba yaliyozikwa

Tuma Uchunguzi

Utangulizi wa Bidhaa

Maana ya usakinishaji wa CWC Anode

Ufungaji wa anodeni kazi ya kuambatisha anodi za dhabihu kwenye bomba-kwa kulehemu, kuzibana/kuzifunga, au kuzipachika kwenye safu ya CWC-ili anodi ziharibike kwanza na bomba la chuma lisalie kulindwa kama sehemu ya mfumo wa ulinzi wa cathodic (CP). Kwa bomba iliyofunikwa ya CWC, pia inajumuisha kudhibitinafasi ya anode, njia ya kurekebisha, na ulinzi wa kebohivyo anodi hubakia kuwa na ufanisi wa umeme bila kuharibiwa wakati wa kushughulikia, kuweka, au kulehemu shamba.
Mifumo miwili kuu inatumika:

Anodi za dhabihu (Zn, Al, Mg):Rahisi, utunzaji-bila malipo, bora kwa maji na udongo wenye kina kirefu.
Anode za Sasa Zinazovutia (MMO, Si-chuma):Inaendeshwa na virekebishaji, vinavyoweza kurekebishwa, vinavyofaa kwa maji ya kina kirefu na{0}}mabomba ya umbali mrefu.

Octal Pipe huunda na kusakinisha mifumo ya anodi madhubuti kulingana na viwango vya DNVGL{{0}RP-F103, ISO 15589-2, na NACE, inayotoa nafasi iliyoboreshwa, kuunganisha na kusakinisha (iliyochomekwa, iliyobanwa, au iliyopachikwa CWC).

anodes embedded in CWC concrete weight coated pipeline installation detail ICCP impressed current cathodic protection anode system installation on pipeline

Viwango vya Usakinishaji wa Anode na Uteuzi wa Aina ya Anode (Uzingatiaji wa CP)

Kipengee cha ufungaji wa anode	Inashughulikia nini	Chaguo la kawaida / noti	Viwango vya marejeleo na miongozo
Uzingatiaji wa ufungaji wa anode	Msingi wa muundo wa mfumo wa CP kwa mabomba ya chini ya maji / chini ya ardhi; mfumo wa kukubalika kwa ajili ya ufungaji na kuwaagiza	Inatumika kusawazisha mpangilio wa anode, njia ya kiambatisho, na hati za mauzo kwa mistari ya pwani / chini ya bahari / kuzikwa.	DNVGL-RP-F103(manowari CP na anodes galvanic);DNV{{0}RP-B401(mazoezi ya subsea CP);ISO 15589-2(CP kwa mifumo ya bomba la petroli na gesi asilia);NACE SP0169 / SP0177(udhibiti wa kutu wa nje kwa mabomba ya chini ya ardhi/zamani)
Aina ya usakinishaji wa anode: Sadaka (galvanic)	Hakuna nguvu ya nje; anode nyenzo corrodes kulinda bomba	Zinki / alumini / magnesiamualoi; kawaida kwa maji ya kina kirefu, kinamasi, na hali ya udongo ambapo ulinzi rahisi, uliosambazwa unapendekezwa	Kawaida hutumika chini ya msingi wa muundo wa CP hapo juu (mradi maalum huchagua nyenzo na nafasi)
Aina ya usakinishaji wa anode: ICCP	CP inayoendeshwa na pato linaloweza kubadilishwa kupitia virekebishaji	MMO / grafiti / silicon-chumaanodi; mara nyingi hutumika kwa maji ya kina kirefu au{0}}mabomba ya umbali mrefu ambapo mahitaji na udhibiti wa sasa ni wa juu	Kwa kawaida hutumika chini ya msingi wa muundo wa CP hapo juu (maalum ya mradi hufafanua mahitaji ya nguvu/udhibiti na ufuatiliaji)

Mbinu za Ufungaji wa Bomba la cWC

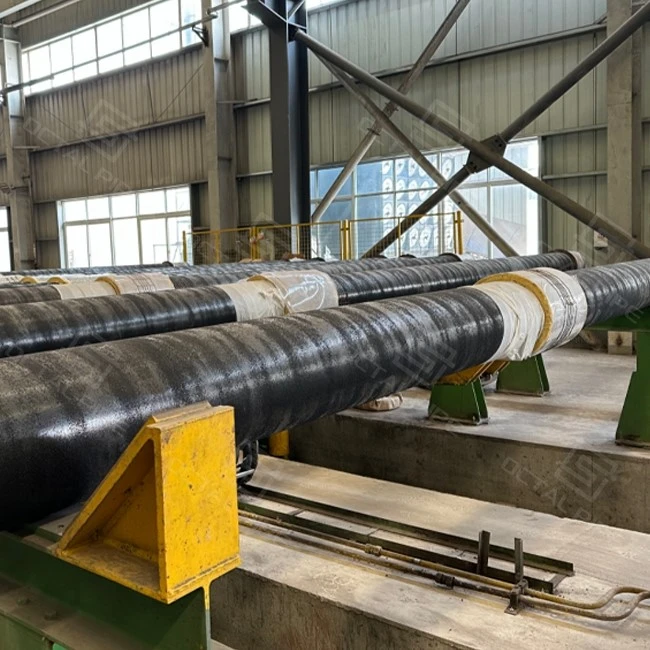

Anode Installation octal

Kulingana na DNVGL-RP-F103, usakinishaji ufaao wa anodi ni muhimu ili kuhakikisha usambazaji sawa wa sasa na ufanisi-wa muda mrefu. Bomba la Octal hutoa suluhisho nyingi za usakinishaji kulingana na muundo wa bomba na mazingira:

1. Kiambatisho kilichochochewa (pedi / vikuku)

Udhibiti wa eneo:Anodi huwekwa ili kuepuka viungio vya uga, vihimili na maeneo ambayo yanagongana na miiba, roller, au mguso wa mvutano.

Nidhamu ya ukarabati wa weld + mipako:Maeneo ya weld yanafafanuliwa, kisha mipako inarekebishwa na kufungwa ili kuzuia "kuchoma kidogo, kiini kikubwa cha kutu."

Ulinzi wa kebo:Uelekezaji wa njia umelindwa na kulindwa ili usitetereke wakati wa kushughulikia na kupunguza.

2. Uwekaji wa kibano/mkanda (sanduku la usakinishaji wa anodi)

Uwazi wa wigo wa vifaa:Seti ya kawaida ya usakinishaji wa anodi ni pamoja na nguzo/tandiko, mikanda/viunga, pedi za kuhami, kebo ya mwendelezo na nyenzo za kuziba-ili mkandarasi asiboreshe kwenye tovuti.

Ubora wa mawasiliano:Nyuso zinazolingana hudhibitiwa ili kuzuia-miguso ya juu ya ukinzani ambayo hupita kwa kuonekana lakini kushindwa kwa umeme baadaye.

Kuzuia-kulegea na kushughulikia usafiri:Kufunga kamba kumebainishwa ili kustahimili lori, kuinua na kuweka mvutano bila kuhama.

3. Iliyopachikwa katika CWC (kwa CP iliyolindwa kwenye bomba lililofunikwa kwa uzito halisi)

Pachika jiometri:Recess/cover inadhibitiwa ili anodi ilindwe dhidi ya athari na kuburuzwa wakati ingali inafanya kazi kielektroniki.

Kebo inatoka na kuziba:Vituo vya kutoka kwa kebo vinalindwa na kufungwa ili visiwe sehemu za mitego au njia za maji.

Maliza mabadiliko:Eneo la CWC/anodi linaratibiwa na vizuizi vya kulehemu ili mipako ya pamoja ya shamba iweze kutekelezwa kwa usafi (ikibainishwa).

Ufungaji wa chini ya maji:

Kwa mabomba ya manowari, anodi huwekwa nje ya nchi na wapiga mbizi au magari yanayoendeshwa kwa mbali (ROVs).

Vifunga maalum na mifumo ya kulehemu hutumiwa kuhakikisha uwekaji salama na sahihi.

DNVGL-RP-F103 inabainisha nafasi na mbinu za viambatisho ili kuhakikisha hata huduma ya CP.

Ufungaji wa Fimbo ya Anode Inayoendeshwa (ICCP):

Vijiti vya anode (MMO, titanium{{0}msingi) huwekwa kando ya njia ya bomba.

Imeunganishwa kwa virekebishaji{0}} vya ufuo wa bahari au jukwaa la juu.

Hutoa mkondo unaoweza kubadilishwa, unaofaa kwa mabomba ya maji ya kina kirefu na mahitaji ya juu ya CP.

utaratibu wa ufungaji wa anode

Tumia hii kamautaratibu wa ufungaji wa anodemsingi na uimarishe katika ITP yako inapohitajika:

Uthibitishaji{0}wa awali wa kazi:Thibitisha mfumo wa kupaka, uundaji wa CWC-(ikiwezekana), mpango wa kuweka nafasi kwenye anode, na kanda za "hapana-kwenda" karibu na viunga/vifaa vya uga.

Kuweka alama na kusawazisha{0}}Weka alama kwa kila mchoro; kuthibitisha kibali cha kuweka vifaa na pointi za kushughulikia.
Kiambatisho:Sakinisha kwa njia ya svetsade au clamp / kamba; salama uelekezaji wa kebo na unafuu wa matatizo.
Ukaguzi wa kuendelea:Fanya ukaguzi wa mwendelezo wa umeme/upinzani na urekodi matokeoinapobainishwa katika PO/ITP.
Funga na urekebishe:Rekebisha/weka kiraka uharibifu wa mipako ya ndani, milango ya kebo ya kuziba, na- uangalie upya maeneo yaliyorekebishwa.inapobainishwa.
Kama-hati zilizoundwa:Sasisha vitambulisho/maeneo ya anode na rekodi za majaribio kwa ajili ya kuagizwa na ufuatiliaji wa CP wa siku zijazo.

Faida za Kiufundi

Anode Installation octal pipe

Suluhisho za usakinishaji wa anodi za Octal Pipe hutoa udhibiti thabiti wa kutu na faida nyingi za kiufundi:

Maisha ya Huduma iliyopanuliwa:

Muundo wa DNVGL-RP-F103 huhakikisha uzito ufaao wa anodi, nafasi na uwezo, hivyo kuwezesha miaka 20–40 ya ulinzi madhubuti wa cathodic.

Usambazaji Ulioboreshwa wa Sasa:

Ubunifu wa uhandisi huhakikisha polarization sare ya uso wa bomba.

Huzuia ulinzi duni au ulinzi uliojanibishwa, ambao unaweza kusababisha kutengana kwa mipako.

Usalama katika Mazingira Hatarishi:

Mifumo ya dhabihu haihitaji nguvu, ikiondoa hatari za cheche katika maeneo yanayoweza kuwaka.

Mifumo ya ICCP imeundwa kwa ufuatiliaji wa kiotomatiki na udhibiti wa sasa ili kuhakikisha uendeshaji salama.

Kuunganishwa na Mipako na CWC:

Hufanya kazi sanjari na mipako ya FBE, 3LPE, 3LPP, na CWC, ikitoa ulikaji na uthabiti wa kumeta.

Inahakikisha uadilifu wa mipako huku ikiongezea CP na upungufu.

Kubadilika:

Sacrificial CP – Rahisi,-matengenezo ya chini, bora kwa mazingira ya kina kifupi/zamani.

ICCP - Inaweza kurekebishwa, inafaa kwa maji ya kina kirefu na mabomba ya-marefu ya kusafirisha nje.

Utendaji uliothibitishwa wa Pwani:

Inatumika katika mabomba ya nyambizi, viinua maji, na mirija ya J-, inayofikia ukingo wa usalama wa muundo wa nje ya nchi wa DNV.

Ufungaji wa Anode kwenye Bomba Lililopakwa la CWC (Kibali, Uharibifu, na Ulinzi wa Kebo)

Kwenye aMstari wa bomba uliofunikwa na CWC, anodeufungajisio tu kuhusu pato la sasa la CP. Hatari ya vitendo ni kwamba anodes na nyaya huwaalama za snag/athariwakati wa kuvuta -ndani, kunyanyua yadi, kugusa roller, na shughuli za kuweka{1}}kisha mradi hulipia matengenezo na{2}}kukagua tena. Sehemu hii inaangazia uwekaji wa anodi kwenye bomba kwa njia ambayo inakaa kwa ufanisi wa umeme na kutengenezwa kupitia ushughulikiaji wa CWC na kulehemu shambani.

Tatizo la uga linaonekana kwenye mistari ya CWC	Udhibiti wa usakinishaji wa anode unaotumika kwenye bomba lililofunikwa la CWC	Kile mnunuzi anaweza kuomba / faili (ikibainishwa)
Anode body hugonga rollers/stingers au inakuwa snag point wakati wa kuvuta-in / lay	Fafanua "hapana{0}}maeneo ya mawasiliano" na kibali kinachohitajika kwa wasisitizaji/waendeshaji; chagua njia ya kiambatisho (iliyo svetsade / clamp / iliyopachikwa) kulingana na njia ya kushughulikia	Mchoro wa mpangilio usio na-kanda za kwenda; taarifa ya njia ya kiambatisho; kama-orodha ya eneo la anode iliyojengwa
Uharibifu wa kebo kutokana na kuburutwa, kunyanyua kombeo au bomba-hadi{1}}kuunganisha bomba kwenye mrundikano.	Uelekezaji wa kebo na unafuu, ukimbiaji uliolindwa, na njia za kutoka zilizofungwa; epuka vitanzi vilivyo wazi	Maelezo ya uelekezaji wa kebo + njia ya kuziba; orodha ya kuona; tengeneza/rejesha{1}}jaribio la kumbukumbu (kama ipo)
Ukingo wa zege kuzunguka eneo la kiambatisho baada ya usafirishaji	Dhibiti nyuso za mawasiliano, epuka kupakia viti vya anode kwenye kingo dhaifu; taja vidokezo vya kushughulikia / sheria za kuweka safu ili maeneo ya anode yasichukue athari	Kushughulikia / kufunga maelezo; picha za yadi kwa ombi; kigezo cha kukubali uharibifu kinapotajwa katika PO/ITP
Uharibifu wa mipako kwenye pedi zilizo svetsade / sehemu za mawasiliano za bani hutengeneza seli za kutu za ndani	Fafanua hatua za utayarishaji wa uso na urekebishaji wa mipako karibu na maeneo ya kiambatisho; thibitisha maeneo yaliyorekebishwa (inapohitajika)	Rekodi ya ukarabati wa mipako; jaribio la likizo/re{0}angalia rekodi (ikibainishwa)
Kukatika kwa umeme kugunduliwa kuchelewa (baada ya kukaa au kabla ya kuwasha)	Inahitaji ukaguzi wa mwendelezo/upinzani katika hatua zilizokubaliwa na kunasa matokeo	Rekodi ya mtihani wa mwendelezo/upinzani: njia + msingi wa kukubalika + matokeo (ikibainishwa)

Kanuni za Nafasi na Mpangilio (Epuka Migogoro ya Pamoja ya Sehemu)

Urekebishaji mwingi wa usakinishaji wa anode hufanyika kwa sababu sheria za nafasi ziliandikwa kama "mita X kawaida" bila kuzingatiaviungo vya shamba, vikwazo vya CWC, na mawasiliano ya vifaa vya kuweka. Sheria zilizo hapa chini husaidia kuweka mpangilio uweze kujengwa kwenye bomba lililofunikwa la CWC huku ukihifadhi dhamira ya muundo wa CP.

Kanuni ya mpangilio	Kwa nini ni muhimu kwenye bomba la CWC	Jinsi ya kuisema kwenye PO / michoro
Weka anodi nje ya maeneo ya mipako ya pamoja ya shamba	Viungo vya shamba vinahitaji ufikiaji safi wa kulehemu, NDT, na mipako ya pamoja ya shamba; anodi zilizo karibu huunda kibali na migogoro ya mipako	Hakuna anodi ndani ya - mm/m ya eneo la sehemu ya pamoja / sehemu ya weld (umbali kwa kila muundo wa mradi)
Weka anodi mbali na- miisho isiyolipishwa / kumaliza mipito	Miisho ya CWC ndio eneo la juu zaidi la kushughulikia na kurekebisha; uwekaji mbaya huongeza nafasi na hupunguza uwekaji-	Hakuna kiambatisho cha anodi katika mpito wa CWC na urefu thabiti wa mwisho- usiolipishwa (urefu wa hali iliyopunguzwa kwa kila kielelezo)
Bainisha maeneo ya mawasiliano ya roller/tensioner kama "hapana-kwenda"	Roli/miiba inaweza kuponda nyaya au kuathiri miili ya anode wakati wa kuvuta-ndani/lai	Hakuna anodi katika bendi za mawasiliano za vifaa (zilizotambuliwa na njia ya kawaida)
Epuka viunga, kupinda, na sehemu-zaidi za kushughulikia mkazo	Vibano, kombeo, na viunga mara nyingi hutua karibu na sehemu za kukunja/kutegemeza; anodes huko hupigwa kwanza	Hakuna usakinishaji wa anode kwenye viunga/kuinama/kuinua sehemu za kuinua (kwa kila mchoro)
Chunguza nafasi kama "nia ya muundo + ukaguzi wa uundaji"	Nafasi kati ya CP lazima itimize muundo, lakini uwekaji wa mwisho lazima uendelee kujengwa	Nafasi kwa kila muundo wa CP; mpangilio wa mwisho wa kuthibitishwa dhidi ya ramani ya pamoja ya shamba na mpango wa kushughulikia kabla ya kupaka / kupeleka

Wasiliana sasa

Maswali Yanayoulizwa Mara kwa Mara

Swali 1 - Je, unazuia vipi matatizo ya umeme wakati anodi zinapowekwa kwenye mabomba yaliyopakwa uzito wa zege?

A:Kwamabomba yenye uzito wa saruji, mpango wa ufungaji unapaswa kujumuisha masharti ya kuzuiamawasiliano ya umeme kati ya anodes na uimarishaji wa saruji, na hii inapaswa kushughulikiwa katika IPS/ITP. (Mwongozo wa DNV unarejelea hitaji hili la bomba zilizofunikwa na kuifunga kwa utaratibu/upangaji wa ukaguzi.)

Q 2 - Utaratibu wa usakinishaji wa anodi unapaswa kujumuisha nini?

A: inafaautaratibu wa ufungaji wa anodekwa kawaida huandikwa kama IPS/ITP-tayari mlolongo wa kazi unaojumuisha upokeaji/ushughulikiaji/uhifadhi wa anodi, michoro ya kina ya usakinishaji (iliyo na uwezo wa kustahimili), ukaguzi/ujaribio wa kufunga, na uwekaji kumbukumbu wa kumbukumbu. Mbinu hii ya "taratibu maalum" inaitwa wazi katika mwongozo wa DNV kwa mabomba ya chini ya bahari.

Q 3 - Ni hati gani zinapaswa kuja na usakinishaji wa anode (kwa kupokea na mauzo)?

Inapobainishwa katika PO/ITP, bidhaa za kawaida za mauzo ni pamoja na:kama-iliyounda orodha ya eneo/vitambulisho vya anode, orodha ya ukaguzi ya usakinishaji/kufunga, na yoyote inayohitajikarekodi ya majaribio ya mwendelezo/upinzanipamoja na ukarabati wa mipako/re{0}}jaribio la kumbukumbu kama urekebishaji ulifanyika. Mwongozo wa viwango unasisitiza kuweka michoro ya usakinishaji, ukaguzi/jaribio, na rekodi kama sehemu ya kifurushi kilichoandikwa.
