Katika mistari ya ala, mifumo safi ya midia, na mikusanyiko yenye ustahimilivu wa hali ya juu,usahihi zilizopo za chuma cha pua- hasa katika 304/304L na 316/316L - hufafanuliwa si tu kwa kipenyo cha nje na unene wa ukuta, lakini pia kwa jiometri, kiwango cha nyenzo, darasa la uso, na ufuatiliaji.
Daraja la uso (AP / BA / MP / EP), pamoja na ukali na rekodi za ukaguzi, huamua ikiwa bomba linafaa kwa huduma za viwandani, za usafi, au-za usafi wa hali ya juu na jinsi linavyoweza kupitisha kukubalika kwa mradi kwa urahisi.
Mfumo wa Uainisho wa Mirija ya Chuma cha pua ya Usahihi
| Dimension | Mambo Muhimu | Mwonekano wa Kawaida katika Viainisho vya Mradi |
|---|---|---|
| Vipimo na Uvumilivu | Kipenyo cha nje (OD), unene wa ukuta (WT), safu ya uvumilivu; kipenyo cha ndani au sehemu ya msalaba-inapohitajika | Imeorodheshwa katika "Vipimo na Uvumilivu" au jedwali la data; huathiri moja kwa moja utangamano wa kufaa, weld fit-up, na muunganisho wa nozzles za kifaa |
| Usahihi wa Kijiometri | Ovality, unyoofu, kuzingatia | Imeongezwa kama uvumilivu wa kijiometri; hutumika kudhibiti ukimbiaji wa mirija mirefu, kuruhusu nafasi, upangaji wa kuchomea obiti, na tabia ya uchovu wa-mirija midogo ya ukuta{1}}kipenyo cha ukuta. |
| Tube Mwisho | Deburring, squareness na perpendicularity, chamfer fomu, maandalizi bevel inapohitajika | Imefafanuliwa katika "Mwisho / Maandalizi ya Mwisho"; inapunguza-usagaji na urekebishaji wa tovuti, inaboresha utendakazi wa kuunganisha na kutegemeka kwa kuziba |
| Viwango | ASTM A269 / A270 / A213 / A249 / A554, na kiwango cha marekebisho | Imeorodheshwa katika "Viwango / Misimbo Inayotumika na Viwango"; hurekebisha upeo wa mali ya kiufundi, vipengee vya majaribio na maudhui ya hati |
| Madarasa | 304/304L, 316/316L, 321/347, 2205 na vyuma vingine vya pua | Imeorodheshwa katika "Nyenzo"; iliyochaguliwa kulingana na wastani, halijoto, njia ya kusafisha, na maisha ya muundo. mirija ya chuma cha pua ya Precision 304 na mirija ya chuma cha pua yenye usahihi wa 316L ndiyo inayojulikana zaidi katika mifumo safi na{3}}ya hali ya juu. |
| Njia ya Utengenezaji | Usahihi imefumwa; svetsade + baridi kazi | Imeorodheshwa katika "Mchakato wa Utengenezaji" au mahitaji ya ziada; inafafanua njia zinazokubalika za uzalishaji na athari zake kwa uvumilivu, hali ya uso, na kubadilika kwa utoaji. |
| Ufuatiliaji na Ubora | Nambari ya joto, nambari ya kutupwa, kundi la uzalishaji, kundi la matibabu ya uso, rekodi za ukaguzi | Inatekelezwa kupitia alama za mirija, lebo, EN 10204 3.1/3.2 MTCs, na ripoti za ukaguzi; huunda mlolongo wa ufuatiliaji unaohitajika ili kukubalika na ukaguzi wa baadaye |
Pindi tu vipimo hivi vinapobainishwa, aina ya usomaji (AP/BA/MP/EP) na viwango vya ukali vinavyohusishwa hudhibiti upatanifu wa maudhui, usafishaji na mahitaji ya uhifadhi.

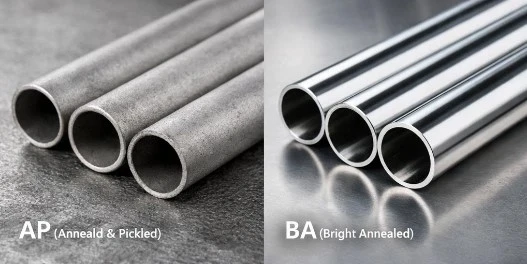

Madarasa ya Uso kwa Mirija ya Chuma cha pua ya Usahihi: AP / BA / MP / EP
Katika mazoezi ya uhandisi, madarasa manne ya uso wa uwasilishaji hutumiwa kwa usahihi kwa mirija ya chuma cha pua:
- AP- Iliyokatwa na kuchujwa
- BA– Bright Annealed
- Mbunge- Mitambo Imepozwa
- EP- Umeme
Maelezo na maagizo ya ununuzi kawaida huchanganya haya kama:
Darasa la uso + upeo (Kitambulisho / OD / ID + OD) + thamani ya ndani inayolenga.
1. AP - Iliyoongezwa na Kuchujwa
AP inalenga katika kuondoa kiwango na chehemu rangi ya joto ili kupata uso wa msingi safi, unaoweza kuchomezwa na unaostahimili kutu-. Matumizi ya kawaida:
- Mistari ya jumla ya mchakato wa viwanda
- Chombo na mistari ya udhibiti
- Vijajuu vya matumizi na baadhi ya huduma{0}} za kubadilishana joto
Kwa mirija ya chuma cha pua ya 304 na 316 ya usahihi, nyuso za AP hutumiwa sana kwa maji ya viwandani, mvuke, hewa iliyobanwa, gesi ajizi na huduma nyingi za kawaida za kemikali.
Sifa za Uso
- Sare ya matte au mwanga mdogo, bila mizani nzito au tint ya joto iliyotamkwa.
- Ukwaru wa ndani katika kiwango cha wastani, kinachofaa kwa vyombo vya habari vingi vya viwandani na njia za kawaida za kusafisha.
- Ambapo kushuka kwa shinikizo au udhibiti wa masalio ni muhimu zaidi, safu ya ndani ya Ra inaweza kuongezwa juu ya AP ili kufafanua zaidi uso.
2. BA - Bright Annealed
Nyuso za BA hupatikana kwa kung'aa chini ya angahewa ya ulinzi na kusisitiza nyuso safi, zinazong'aa na-zisizolipishwa. Matumizi ya kawaida:
- Mistari ya mchakato na mahitaji ya usafi wa kuona na ya msingi
- Uunganisho wa vifaa vya bomba na maeneo yanayoonekana kwenye mimea
- Sehemu ya msingi kwa Mbunge au EP ya baadaye wakati udhibiti mkali zaidi unahitajika
Kwa usahihi 304/304L na 316/316L mirija ya chuma cha pua, BA ni ya kawaida katika chakula, utunzaji wa kibinafsi, na mchakato fulani wa matumizi ya maji.
Sifa za Uso
- Sare ya kumaliza ya metali mkali na kiwango kidogo; weld mshono rangi karibu na nyenzo mzazi.
- Kwa hali ya utulivu na udhibiti wa joto, nyuso za ndani na nje zinaonyesha oxidation kidogo sana.
- Chini ya uvumilivu sawa wa mwelekeo, BA inafaa kwa kufikia mwonekano wa mwisho na ukali baada ya Mbunge au EP.
3. Mbunge - Mitambo Imepozwa
Mbunge hupunguza ukali kwa kusaga na kung'arisha kimitambo huku pia akidhibiti mwonekano wa kuona. Matumizi ya kawaida:
- Mabomba ya usafi katika vyakula, vinywaji na mimea ya dawa
- Mifumo iliyo na udhibiti maalum wa mabaki na mizunguko ya CIP / SIP
- Maeneo ya bomba na vifaa vilivyowekwa wazi ambapo kumaliza thabiti kunahitajika
Kwa mirija ya chuma cha pua yenye ubora wa 316L, nyuso za ndani za Mbunge pamoja na vikomo vya Ra vinavyofaa ni usanidi wa kawaida wa huduma za usalama na{1}}za thamani ya juu.
Uso na Ukali Sifa
- Uso unaweza kusanidiwa kuwa-uzuri wa kusaga, kupigwa mswaki, au kioo{1}}kama, kusawazisha usafi na mwonekano.
- Malengo ya kawaida ya ukali wa ndani kwa mirija ya usahihi:
Kipolishi cha mitambo cha viwanda: Ra ya ndani ≈ 0.6–0.8 µm
Kipolishi cha mitambo cha usafi: Ra ya ndani ≈ 0.4–0.6 µm
Thamani hizi hutofautiana kulingana na viwango, mazoezi ya sekta, na uwezo wa mimea, na kwa kawaida huandikwa kama "Mbunge wa ndani, Ra Chini ya au sawa na X µm" kwa kutumia mbinu na eneo lililobainishwa.
Ung'arishaji wa mitambo huondoa nyenzo bila shaka. Kwa mirija nyembamba-ya ukuta na inayobana{2}}ya kustahimili, OD, WT, na posho za ovality zinahitaji kupangwa mapema ili mirija ya usahihi iliyokamilishwa ibaki ndani ya vihimili vilivyobainishwa.

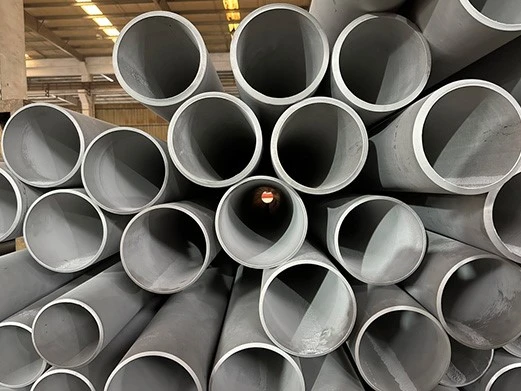

4. EP - Electropolished
EP hutumia uyeyushaji wa vilele vidogo vya kielektroniki-ili kutoa uso wa ndani laini, mnene, kuboresha usafishaji na udhibiti wa mabaki. Matumizi ya kawaida:
- Mifumo-ya maji safi na ya hali ya juu-ya maji safi
- Semikondukta na bomba za kemikali-za daraja la elektroniki
- Usambazaji wa bomba-wa juu wa dawa na mchakato wa kibayolojia
- Mistari iliyo na vikomo vikali vya chembe, vidondoo, na matokeo ya uthibitishaji wa kusafisha
Katika-mifumo ya usafi wa hali ya juu, mirija ya chuma cha pua ya 316L EP usahihi ni mchanganyiko wa kawaida: daraja hilo linaauni upinzani dhidi ya kutu na kemikali ya kusafisha, huku nyuso za ndani za EP zikitumia shabaha kali za usafi.
Uso na Ukali Sifa
- Uso wa ndani unakuwa laini katika -kipimo, na pointi chache za vilio na mashimo{1}} madogo.
- Malengo ya kawaida ya ukali wa ndani:
EP-usafi / usafi wa hali ya juu: Ra ya ndani ≈ 0.3–0.4 µm
Usafi wa hali ya juu (km UHP): Ra ya ndani hadi ≈ 0.25 µm au chini, kulingana na uwezo wa kuchakata na mahitaji ya kawaida
EP kawaida hufafanuliwa pamoja na kusafisha, kukausha, ufungaji safi na uwekaji kumbukumbu; ni sehemu ya mpango kamili wa udhibiti-wa usafi wa hali ya juu badala ya umaliziaji wa vipodozi pekee.
Matukio ya Maombi na Chaguo za Kawaida
1. AP - Mifumo ya Kawaida ya Viwanda na Vyombo
Vyombo vya habari: maji ya viwandani, mvuke, gesi ajizi, kemikali za kawaida
Mifumo: huduma, mistari ya msukumo wa chombo, udhibiti wa mabomba ya ishara
Sifa: kuzingatia upinzani wa kutu na weldability; hakuna mipaka iliyokithiri kwa mabaki ya ndani.
Bomba la Octal husambaza mirija ya AP ya 304 na 316 ya usahihi wa chuma cha pua kwa ajili ya matumizi mengi na saketi za ala, kuchanganya pickling / passivation sanifu na ukaguzi wa dimensional ili kufidia hali nyingi za uendeshaji wa viwanda.
2. BA – Safi Mchakato na Mwonekano-Mistari Nyeti
Vyombo vya habari: kuchakata maji, baadhi ya vyombo vya habari vya chakula/matunzo ya kibinafsi, gesi ajizi au kinga
Mifumo: viunganishi vya vifaa, bomba la kuteleza, bomba inayoonekana inazunguka mashine na moduli
Sifa: mwonekano safi na sare zaidi kuliko AP, mabadiliko ya rangi yaliyopunguzwa na kasoro za uso, huku kikihifadhi chumba cha kulala kwa ajili ya kung'arisha baadaye au kung'arisha umeme ikihitajika.
Katika uwasilishaji wa Bomba la Octal, mirija ya usahihi ya BA 304L na 316L mara nyingi huchaguliwa kwa mabomba safi ya mimea na njia za kuunganisha vifaa ambapo usafi wa uso, mwonekano, na ubadilikaji wa urekebishaji wa siku zijazo zote zinafaa.
3. MP - Usafi na Rahisi-ku-Kusafisha Mifumo
Vyombo vya habari: bidhaa za vyakula na vinywaji, vimiminiko vya mchakato wa dawa,-kemikali zenye thamani ya juu
Mifumo: mabomba ya usafi, vitanzi vya CIP / SIP, mistari ya uzalishaji na mzunguko wa kusafisha mara kwa mara
Sifa: Vikomo vya ndani vya Ra vilivyofafanuliwa, uhifadhi uliopunguzwa wa mabaki, na ubadilishaji laini wa weld kusaidia kusafisha na uthibitishaji.
Kwa mirija ya chuma cha pua yenye ubora wa 316L, kwa kawaida Bomba la Octal huchanganya nyuso za ndani za MP na viwango vinavyofaa vya usafi kama vile ASTM A270 na hutoa matokeo ya majaribio ya Ra na rekodi za matibabu ya uso ili kusaidia uthibitishaji wa wateja katika miradi ya dawa na chakula.
4. EP –{1}}Usafi wa Juu na{2}}Mifumo ya Usafi wa Juu-
Vyombo vya habari:-usafi wa hali ya juu na-maji safi zaidi-kemikali za elektroniki-zenye daraja, biolojia,-gesi safi za juu
Mifumo: mistari ya mchakato wa semiconductor, usambazaji-kemikali daraja la kielektroniki,{1}}majukwaa ya juu ya dawa na bioprocess
Sifa: vikomo vikali vya chembe, vitu vinavyoweza kutolewa, na mzigo wa kibayolojia; mara nyingi "MP + EP" mchanganyiko na Ra tight na usafi nyaraka.
Katika miradi ya-ya usafi wa hali ya juu na ya UHP, Octal Pipe kwa kawaida hutoa mirija ya usahihi ya EP katika 316L ikiwa na msururu wa uchujaji wa maji angavu, ung'aaji wa kimitambo{2}na upolisho wa kielektroniki, unaoungwa mkono na{3}}ripoti za kiwango cha Ra na rekodi za kusafisha ili kukidhi mahitaji ya wateja wa nusu conductor na bioprocess.
Ufuatiliaji na Udhibiti wa Ubora - Kutoka kwa Malighafi hadi Mirija Iliyokamilika
| Jukwaa | Pointi Muhimu za Kudhibiti | Vipimo / Rekodi za Kawaida | Jukumu katika Mradi |
|---|---|---|---|
| Malighafi (billets / mashimo / coils / baa) | Uthibitisho wa daraja (304/304L, 316/316L, nk); muundo wa kemikali; usafi na udhibiti wa ushirikishwaji | Nambari ya joto; EN 10204 3.1/3.2 MTC; ripoti ya uchambuzi wa kemikali | Inahakikisha kwamba usahihi 304 na 316 mirija ya chuma cha pua inakidhi viwango vya msingi na mahitaji ya kutu kutoka kwa chanzo na hutoa mahali pa kuanzia pa ufuatiliaji. |
| Kuunda na Kuchomelea / Kutoboa na Kufanya Kazi kwa Moto | Mchakato wa kulehemu (kwa zilizopo za svetsade); kutoboa na joto-vigezo vya kufanya kazi (kwa bila imefumwa); weld mwendelezo | Rekodi za mchakato; mtandaoni au kundi NDT (eddy current, leak flux, n.k.) | Hudhibiti uthabiti kati ya mshono wa weld na chuma mama, hupunguza hatari ya kasoro za ukuta na dosari za kulehemu. |
| Kufanya kazi kwa Baridi & Matibabu ya Joto | Mchoro{{0}baridi/baridi-kupitisha pasi; ufumbuzi annealing joto / wakati; kunyoosha | matokeo ya ukaguzi wa dimensional; vipimo vya ugumu; majaribio ya kutu ya miundo midogo / intergranular inapohitajika | Husawazisha nguvu, ductility, na dhiki iliyobaki ili mirija ya usahihi ikidhi mahitaji ya kiufundi na uvumilivu kwa wakati mmoja. |
| Matibabu ya uso (AP / BA / MP / EP) | Pickling / passivation; anga ya kinga annealing mkali; vigezo vya polishing; vigezo vya electropolishing | Rekodi za kundi la matibabu ya uso; Ripoti za mtihani wa Ra (kwa MP / EP); kumbukumbu za ukaguzi wa kuona | Huhifadhi nyuso za ndani na nje za mirija ya chuma cha pua 304 sahihi na 316 ndani ya viwango maalum na safu za ukali, kusaidia upatanifu wa media na tabia ya kusafisha. |
| Vipimo, Jiometri & NDT | OD / WT / urefu; ovality / unyoofu; umakinifu; vipimo vya shinikizo inapohitajika | ripoti za ukaguzi wa dimensional; rekodi za kupotoka kwa kijiometri; ripoti za mtihani wa hydrostatic / nyumatiki; eddy{0}ripoti za uvujaji wa sasa / flux | Inathibitisha kuwa mirija ya chuma isiyo na waya inatii viwango vya kijiometri, shinikizo na kasoro, na hivyo kutengeneza msingi wa{0}} utendakazi wa juu na salama. |
| Ufungaji & Uwekaji Alama | Kuashiria kwa wino wa bomba-jeti/muhuri; kuzuia-vumbi,-kuzuia unyevu,{3}}kinga ya mikwaruzo | Kuashiria ukubwa, daraja, kiwango, joto / kundi; vipimo vya ufungaji | Huweka utambulisho wazi kupitia uhifadhi na usafiri ili tovuti ziweze kutenga mirija kwa ukubwa, daraja na bechi bila kupoteza ufuatiliaji. |
| Hati na Kitabu cha Data (MDR / QA Dossier) | Ujumuishaji wa faili na uunganisho wa mradi; ramani ya kundi | MTC; ripoti za ukaguzi wa dimensional na kijiometri; matibabu ya uso na rekodi za Ra; NDT na ripoti za mtihani wa shinikizo; ufungaji na kuashiria maelezo | Huunda kumbukumbu ya ubora kamili kutoka kwa malighafi hadi tyubu iliyokamilishwa ya usahihi, inayoauni EPC, mmiliki, na{0}}kukubalika kwa wengine na ukaguzi wa baadaye. Octal Bomba kwa kawaida hutoa hizi kama kitabu cha data kilichopangwa kwa miradi ya uhandisi |
Njia za Kawaida za Kubainisha Mahitaji ya Uso
Katika vipimo na hati za ununuzi, sehemu ya uso ya mirija ya chuma cha pua ya usahihi / ya juu-sahihi huchanganya:
- Darasa la uso- AP, BA, Mbunge, au EP
- Upeo- ndani (ID), nje (OD), au ID+OD
- Ukali wa ndani- Kikomo cha Ra na kitengo (µm / µin), ikijumuisha masafa ya sampuli au mahitaji ya kuripoti bechi
- Maelezo ya mwonekano- kama vile kupigwa mswaki, kung'olewa kioo, au matte ili kutofautisha aina za unamu
- Nyaraka na ukaguzi- rekodi za matibabu ya uso, ripoti za mtihani wa Ra, rekodi za kusafisha / passivation, na mahitaji ya ufungaji na kuashiria
Hizi zinapounganishwa na kiwango kinachofaa cha ASTM (km A269, A270) na uteuzi wa daraja (kama vile 304L au 316L), mirija ya chuma cha pua iliyosahihi inaweza kubainishwa kwa njia ambayo inaweza kutengenezwa, inayoweza kuchunguzwa na kufuatiliwa. Octal Pipe husanidi uzalishaji na udhibiti wa ubora kufuata mantiki hii, ili usahihi wa 304 na 316 mirija ya chuma cha pua isilingane na hali ya huduma tu, bali pia ziwe rahisi kukubali na kudhibiti katika kipindi chote cha maisha ya mradi.
Maswali Yanayoulizwa Mara kwa Mara
Q1: Ni nini kinachotoa chaguo kati ya AP, BA, MP, na EP kwa mirija ya chuma isiyo na waya?
A1: Viendeshaji kuu ni sifa za kati, njia ya kusafisha, kiwango cha usafi kinacholengwa, na bajeti. Mifumo ya kawaida ya viwanda na zana kwa kawaida hutumia AP; mistari yenye kuonekana na mahitaji ya msingi ya usafi mara nyingi hutumia BA; mifumo ya usafi na iliyosafishwa mara kwa mara inapendelea Mbunge; juu-usafi na mifumo ya UHP kwa ujumla huhitaji EP yenye Ra ya ndani iliyofafanuliwa na hati. 304Alama za L na 316L ndizo zinazojulikana zaidi katika kategoria mbili za mwisho.
Q2: MP na EP zote mbili hupunguza ukali. Ni tofauti gani kuu katika mazoezi?
A2:Mbunge anatumia mitambo ya kusaga na polishing, akizingatia ukali wa macroscopic na kuonekana. EP ni kemikali ya kielektroniki na inafanya kazi katika-kiwango kidogo, inaboresha usafi, udhibiti wa mabaki na uthabiti wa kemikali. Mifumo ya-ya hali ya juu mara nyingi huichanganya: MP kuondoa kasoro-kubwa, kisha EP ili kuboresha uso wa ndani, hasa kwenye mirija ya 316L ya usahihi katika-utumizi wa ubora wa juu na wa mchakato wa kibaolojia.
Q3: Je, matibabu ya uso huathiri uvumilivu wa dimensional na usahihi wa kijiometri?
A3: Ndiyo. Usafishaji wa mitambo na umeme huondoa nyenzo. Kwa mirija nyembamba-ya ukuta au inayobana{3}}ya kustahimili, posho lazima zijumuishwe katika hatua ya usanifu na kudhibitiwa katika uzalishaji ili mirija ya chuma cha pua iliyokamilishwa ibaki ndani ya mipaka maalum ya OD, WT na jiometri.
Q4: Inatosha kusema "umesafishwa kwa ndani" katika uainishaji?
A4: Kwa kawaida sivyo. Ni bora kufafanua darasa la EP, upeo (Kitambulisho au ID+OD), lengo la ndani la Ra, njia ya kipimo, na rekodi zinazohitajika (matibabu, matokeo ya Ra, kusafisha). Hii huweka utengenezaji, ukaguzi, na kukubalika kuwiana kwenye hali halisi ya uwasilishaji.
Q5: Kwa nini ufuatiliaji ni muhimu sana kwa usahihi wa miradi ya bomba la chuma cha pua 304/316?
A5: Ufuatiliaji (nambari za joto, bechi za uzalishaji, bechi za matibabu ya uso, rekodi za ukaguzi) huwezesha uwiano wa haraka kati ya-maswala ya huduma na nyenzo mahususi au masharti ya mchakato, na inasaidia ukaguzi wa baadaye na ukaguzi wa muundo. Katika miradi ya uhandisi, Octal Pipe kwa kawaida huunganisha data hizi kwa 304/304L na 316/316L MTCs, ripoti za Ra, na rekodi za majaribio ya NDT / shinikizo kwenye kitabu kimoja cha data, na kutengeneza njia kamili ya ubora kutoka kwa malighafi hadi bomba la usahihi lililokamilika.
