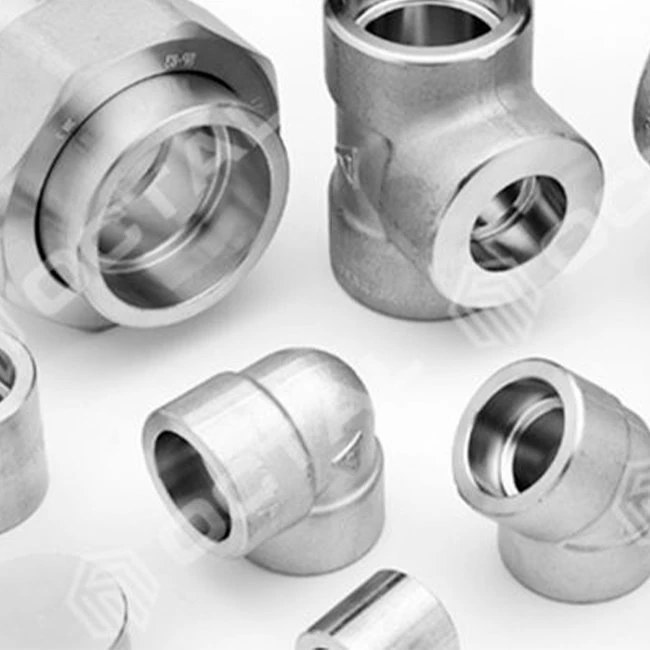

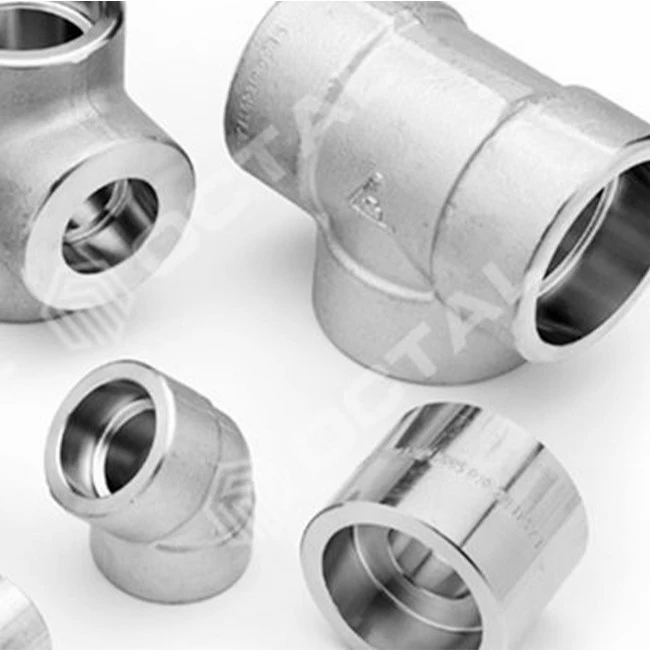

Mipangilio ya Bomba la Weld ya tundu

Uwekaji wa weld wa soketi hutumika ambapo-laini ndogo za kipenyo,{1}}za shinikizo kubwa huhitaji muunganisho wa kushikana na uliofungwa kabisa. Sehemu ya mwisho ya bomba hukaa moja kwa moja kwenye soketi{3}}iliyotengenezwa kwa usahihi, na weld ya minofu hufunga kiungio mahali-kutoa uimara bora na mahitaji machache ya nafasi.

Imetengenezwa kutoka kwa chuma cha kaboni cha kughushi na darasa la chuma cha aloi kama vileASTM A105, A350 LF2, na A182 F11/F22/F304/F316, viweka hivi vinatoa msongamano na ugumu wa juu kuliko vibadala vya kutupwa au vilivyobuniwa. Kila kipande hutolewa kwaASME B16.11, yenye ustahimilivu wa hali ya juu na wasifu laini wa ndani ili kudumisha ufanisi wa mtiririko.

Bomba la Octal hutoa viunganishi vya soketi, viwiko, nguo, vipunguza, miungano, kofia, na flanges kwa mafuta na gesi, kemikali, uzalishaji wa nguvu na matumizi ya nje ya nchi. Vipengee vyote hupitiaukaguzi wa kuona, ukaguzi wa vipimo, vipimo vya ugumu, na ufuatiliaji wa nyenzo na MTCs, kuhakikisha uzingatiaji wa laini za huduma muhimu.

• Soketi Weld Coupling (SW Coupling)- kwa kuunganisha mabomba mawili kwa usalama.
• Soketi Weld Reducer- inapatikana katika miundo ya kuzingatia na isiyo ya kawaida.
• Kiwiko cha Soketi cha Weld (Kiwiko cha SW)- digrii 45, digrii 90; inaelekeza mtiririko wa bomba.
• Soketi Weld Tee (SW Tee)- Tees sawa na kupunguza kwa matawi.
• Soketi Weld Union- inaruhusu disassembly rahisi na matengenezo.
• Soketi Weld Cap (SW Cap)- hufunga mwisho wa bomba.
• Soketi Weld Flange / Socket Weld Connection- hutumiwa na viungo vya tundu vya weld kwa mifumo ya compact flange.

• Kughushi:Nafasi zilizoachwa wazi-za nguvu za juu zimeghushiwa kwa maumbo yanayofaa yanayohitajika.
• Uchimbaji:Usahihi wa usindikaji wa shimo la tundu, kina, na radius.
• Matibabu ya joto:Imesawazishwa, kuchujwa, au kuzimwa na kukasirishwa kulingana na daraja.
• Kumaliza kwa uso:Kumaliza laini laini ili kupunguza mtikisiko, kusafisha nje/mipako inavyohitajika.

Octal Bomba inatumika kwa programu kali za QA/QC kwa kila tundu la kuchomea, kwani ubora wa weld na kutoshea soketi ni muhimu kwa utendakazi:

• Majaribio ya Malighafi:Muundo wa kemikali, mkazo/mavuno, ugumu.
• Ukaguzi wa Dimensional:Kina cha tundu, kipenyo cha kuzaa, unene wa ukuta, uvumilivu.
• Udhibiti wa Fillet ya Weld:Ukaguzi wa kuona na uthibitishaji wa wasifu wa weld.
• Jaribio Lisilo la-(NDT):UT, MT, PT, na RT inavyohitajika.
• Vipimo vya Shinikizo na Uvujaji:Upimaji wa hydrostatic au nyumatiki kwa kuegemea kwa kuziba.
• Uhifadhi na Ufuatiliaji:MTR kamili kwa EN 10204 3.1/3.2, ukaguzi-unapatikana na wahusika wengine.

Vifaa vyote vya kulehemu vya soketi kutoka kwa Bomba la Octal vinatengenezwa kwa mahitaji ya ASME B16.11. Vifuniko vya kawaida vya uzalishaji:

• Safu ya Ukubwa:½″ - 4″ (hadi 6″ inapatikana kwa ombi)
• Unene wa Ukuta / Ratiba:SCH 5, 10, 40, 80, XS na zingine kama inavyohitajika
• Ukadiriaji wa Shinikizo:3000#, 6000#, 9000# kulingana na nyenzo na unene wa ukuta

Vipimo, ratiba na viwango vya shinikizo vilivyobinafsishwa vinapatikana kwa mahitaji-mahususi.

• Uwezo wa{0}wa kughushi wa ufanisi wa juu:Vyombo vya habari vya kughushi vingi na vituo vya uchakataji huturuhusu kutoa idadi kubwa ya viunganishi vya soketi, vipunguzi, viwiko vya mkono na viatu vyenye muundo thabiti wa nafaka na nguvu sawa kwenye bechi.
• Utengenezaji -unaostahimilivu zaidi:CNC-utengenezaji wa uchoshi unaodhibitiwa na soketi huhakikisha kina sahihi cha tundu, nyuso laini za ndani, na upitishaji ufaao wa uchomeleaji wa minofu-muhimu kwa-laini ndogo za shinikizo{3}}za kupita kiasi.
• Kujirudia kwa mwelekeo thabiti:Ukaguzi wa kupima kiotomatiki hudumisha udhibiti mkali wa OD, kitambulisho na unene wa ukuta ili viweka sawasawa na mabomba wakati wa usakinishaji, na hivyo kupunguza{0}}marekebisho ya tovuti.
• Ufuatiliaji wa kundi la nyenzo:Kila kipengee ghushi kisicho na kitu na kilichokamilika hubeba msimbo unaoweza kufuatiliwa unaohusishwa na nambari yake ya joto, vigezo vya kughushi, na rekodi za ukaguzi, zinazosaidia mtiririko wa kazi wa QA/QC wa mradi.
• Uzalishaji unaoendeshwa na mradi-unaobadilika:Tunaratibu uzalishaji kwa kutumia ratiba za kusambaza mabomba kwa wateja, na hivyo kuwezesha utengenezaji wa vifaa vya kuchomea vya soketi 3,000# na 6,000# vinavyotumika mara kwa mara au vipengee maalum{4}}.
• Hamisha-utaratibu ulio tayari:Uwekaji alama sanifu, upakiaji na uwekaji hati huhakikisha-vifaa vidogo vilivyoghushiwa vinafika bila madongo, uharibifu wa uso, au uchafuzi-tayari kwa ukaguzi na usakinishaji wa moja kwa moja.

• Vifaa na mabomba ya matumizi (mafuta na gesi, visafishaji)
• Mistari ya mvuke na mifumo ya majimaji
• Kemikali na petrochemical kupanda skids
• {0}mifumo ya usaidizi na udhibiti ya shinikizo la juu
• Matengenezo na duru za kupita ambapo miungano hurahisisha utenganishaji

• Aina kamili ya vifaa vya kulehemu vya tundu kwenye hisa
• Imetengenezwa kwa ASME B16.11 kwa nyenzo zilizoidhinishwa
• Chaguzi za nyenzo pana: kaboni, aloi, cha pua, duplex
• Uhakikisho kamili wa ubora na upimaji wa vipimo, NDT na shinikizo
• Uwasilishaji wa haraka na usaidizi wa kiufundi kwa miradi ya kimataifa

• Kawaida:ASME B16.11
• Safu ya Ukubwa:½″ - 4" (6" kwa ombi)
• Ukadiriaji wa Shinikizo: 3000#, 6000#, 9000#
• Ratiba:SCH 5 - XS (inapatikana maalum)
• Aina:Coupling, Reducer, Elbow, Tee, Union, Cap, Flange Socket Welding
• Nyenzo:Chuma cha Kaboni, Chuma cha Aloi, Chuma cha pua, Duplex

Vyeti



Cheti cha CE

Cheti cha ISO 9001

Cheti cha API Q1

Cheti cha ABS

Cheti cha AP-5L

Cheti cha API-5CT



Moto Moto: tundu weld mabomba fittings, China tundu weld fittings mabomba wazalishaji, wauzaji, kiwanda
